无源无线测温安装步骤

添加时间:2021-02-02 16:39:12   浏览次数: 次   作者:李杨   出处:屹高电气    【 】   打印   关闭窗口



无源无线测温终端安装步骤

到达现场后和现场负责人联系进场时间,进入工作场地后要跟现场负责人明确工作场地范围和安装设备情况。严禁乱串间隔,胡乱触碰设备。工作中2人为一组,互相监护安全情况。

1、 测量现场手车安装使用感应铁芯长度,截取适量长度,依据此长度把所需要的铁芯剪裁好备用。

2、 安装时注意:本产品在高压设备上安装必须保证感温探头和测温主机是等电位安装形式。

   3、    拉出手车准备安装,安装时铁芯穿过传感器绕手车壁3为宜。缠绕过程中松紧要适度,不可缠绕过松散,影响后续固定。

   4、传感器缠绕好后用耐高温扎带进行固定,然后用冷缩带缠绕,缠绕时要一手扶住传感器防止转动,一手拉着胶带进行缠绕,缠绕以3为宜。传感器的测温探头要紧贴手车莲花头。

   5、根据上以步骤把手车开关的6个手车臂根据相序安装完成。检车手车上有没有遗留的工具、杂物。清理完手车把手车归位,记录安装数据。完成本开关测温点的安装工作。

     安装示意图

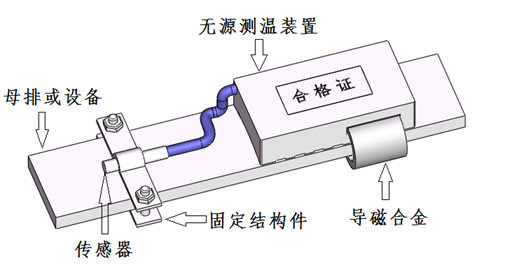

 母排安装示意图


断路器安装示意图
