⑷、网络开放性高，容易扩充。

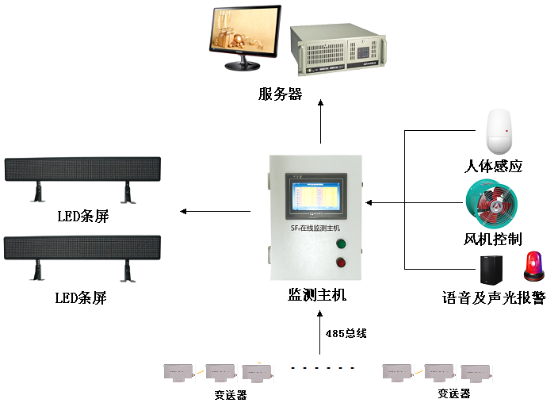

系统拓扑图
1.监控系统主机
功能及特点

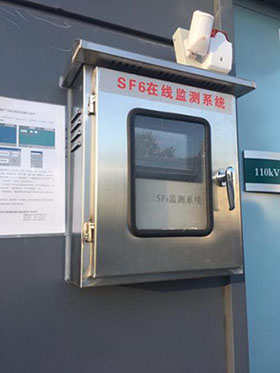

监控系统主机采用7寸工业触屏，在SF6气体泄漏在线监测系统中负责采集数据的汇聚，处理、上传，及操控功能的下发。其一般安装在配电室门口。
其功能包含：
◇ 环境中氧气含量监测显示功能；
◇ 环境中SF6气体含量监测显示功能；
◇ 环境中温、湿度监测显示功能；
◇ 缺氧报警功能；
◇ SF6气体含量超标报警功能；
◇ 定时排风功能；
◇ 缺氧、SF6含量或湿度超标，强制排风功能；
◇ 人工强制排风功能；
◇ 上次排风显示功能；
◇ 实时显示各种参数功能；
◇ 历史数据查询分析功能；
基本参数
|
技术参数名称 |
指标 |
|
显示尺寸 |
7’ |
|
监测点数量 |
128 |
|
通讯方式 |
RS485/TCPIP |
|
报警方式 |
语音/声光 |
|
控制器功率 |
1000W |
|
主机工作环境温度 |
-25oC～70oC |
|
主机工作环境湿度 |
不大于90% |
|
外形尺寸 |
300*400*125mm（不含防雨箱） |
2.SF6、O2双气体变送器（超声）
功能及特点
SF6、O2双气体变送器一般安装在SF6气体容易泄漏位置，贴地面安装。双气体变送器负责监测安装地点气体含量数据。
基本技术参数
|
技术参数名称 |
指标 |
|
SF6测量范围 |
0～2000ppm |
|
O2测量范围 |
0～30% |
|
SF6测量精度 |
±5%FS |
|
O2测量精度 |
±3% |
|
SF6测量分辨率 |
10PPM |
|
O2测量分辨率 |
0.1% |
|
通讯方式 |
RS485总线 |
|
通讯距离 |
<1000m |
|
外形尺寸 |
137*47*120mm |
3.温湿度变送器
功能及特点
温湿度变送器一般安装在SF6配电装置室内。负责监测配电室内温湿度含量数据。
基本技术参数
|
技术参数名称 |
指标 |
|
温度测量范围 |
-20～100℃ |
|
温度测量精度 |
±1℃ |
|
湿度测量范围 |
0-99% |
|
湿度测量精度 |
±2% |
|
通讯方式 |
RS485总线 |
|
通讯距离 |
<1000m |
|
外形尺寸 |
137*47*120mm |
4.系统电源
功能及特点
整体系统兼容交流和直流电源，总功耗小于100W。
基本技术参数
|
技术参数名称 |
指标 |
|
输入电压范围 |
180-500VAC或254-780VDC |
|
交流频率范围 |
47-63HZ |
|
电压功率 |
120W |
三、软件功能
远程浏览、控制功能
实时显示功能
历史数据查询功能
报警信息查询功能
报警阀值灵活设置功能
报警方式灵活应用的功能
数据统计功能
