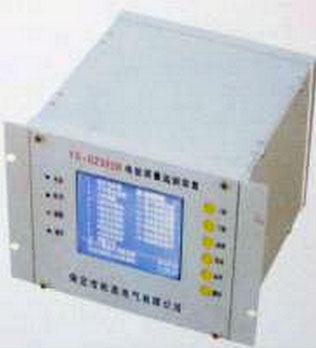

YG-DZ300B电能质量在线监测装置


功能与特点
●32位DSP与ARM双CPU内核,16位AD
●可测量三相电流、三相电压的谐波(2-50次),序分量;电压波动与闪变、三相电压不平衡度、电压偏差;频率偏差、功率因数、有功、无功、频率
●软锁相功能:消除了现场畸变电压对测量的影响
●波形图
●实时监测、定时记录
●具有谐波越限,可设定报警功能
●多种通讯模式,适合构成网络
●256M/512M数据存储
●RS232/RS422/RS485、10M网口
●320×240大屏幕汉字显示

技术参数
●电压测量范围: 0~120V
●电流测量范围:0.06~6A
●基波误差:≤±1%
●谐波含有率:>1%时相对误差:<±5%
●谐波含有率:<1%时绝对误差:<±0.15%
●电压不对称因数绝对误差:<0.2%
●电流不对称因数绝对误差:<1%
●测频误差:<±0.01HZ
●电源:220VAC±15%;50HZ
●工作温度: 0~60℃
●体积:255mm×315mm×178mm(长×宽×高)
●重量:2.5Kg
