一、系统概述
本系统采用在线式负荷监控方法，实时采集配变运行电流、电压、温度，结合优化的算法，将短时间超负荷的次级供电单位切除，保证配变工作在满负荷以下，保障变压器的稳定可靠运行，很大程度的缩小停电范围。
系统包含综合监控软件、智能监控终端及通讯组件三个部分。

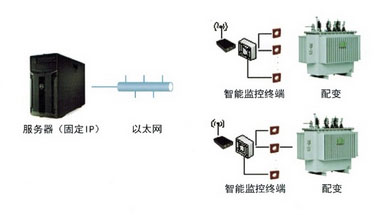

拓扑图如下：系统包含综合监控软件、智能监控终端及通讯组件三个部分。

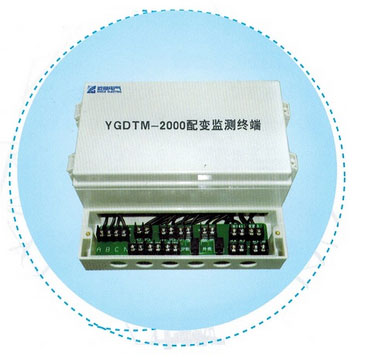

二、智能监控终端主要功能
1、每台智能监控终端可采集3相电压、1组三相电流及4组单相电流。
2、智能监控终端可以将数据上传至计算机用来做数据分析。
3、智能监控终端可同时采集配变外壳温度值及配电箱内温度值。
4、智能监控终端可根据预设逻辑，通过采集的数据判断切换相应的配电线路。
5、智能监控终端可以通过远程设置负荷供电等级，智能调节负荷投切。
6、三相不平衡超过15%，向预设手机号码发送报警信息。
7、智能仪表可通过GPRS将数据发送至监控中心，也可以通过短信提示相关人员线路供电状态。
三、综合监控软件
1、软件结构
2、软件功能
①配变位置标识及信息显示。
②告警方式采用短信，可以同时设置5个以内手机号码。
③切电时间设置。
④变压器容量设置。
⑤负荷供电等级设置。
⑥装置每小时上传一次数据，作为链路测试。断路器切换以后1分钟内发送报警状态到预设手机。
四、系统特点
1、系统反应迅速
系统采用32位ARM作为中央处理器，数据采集速度达到100k，高速的数据采集及处理保证了系统的反应速度。
2、维护成本低
系统采用浇注式电流互感器，维护成本低。
3、两路温度采集
系统可采集配变外壳温度及配电箱内温度采集，并根据报警阀值发送报警信息。
4、短信报警
系统支持GPRS通讯上传数据及短信报警两种方式，及时通知相关人员配变运行情况。
5、多路本地采集设计
系统同时采集3路电压信号、7路电流信号、2路温度信号，集成配变数据采集参数。
6、现场总线设计
现场总线设计，方便用户与各种系统通讯，实现无缝衔接。
五、主要技术参数
环境温度：-40℃～85℃
海拔高度：5000米以下
电流测量范围：0～200A,0～600A
电流测量精度：1%
电压测量范围：0～400V
电压测量精度：1%
温度测量范围：-30℃～125℃
温度测量精度：±1℃
温度显示分辨率：0.1℃
通讯方式：GPRS无线通讯
电方式：AC380V/50Hz。
