电缆沟道、电缆夹层、电缆桥架是专门用来长距离铺设各种电压和电流的电缆设施。电缆接头和中间接头过热、电缆绝缘体老化和损坏等导致的电缆过热故障都可引起火灾，很难及时发现和扑救，造成大面积电缆绕损。
2.技术原理
DTS系统使用一个特定频率的光脉冲照射光纤内的玻璃芯。当光脉冲沿着光纤玻璃芯下移时，会产生多种类型的辐射散射。如瑞利(Rayleigh)散射、布里渊(Brillouin)散射和拉曼(Raman)散射等。其中拉曼散射是对温度较为敏感的一种。光纤中光传输的每一点都会产生拉曼散射，并且产生的拉曼散射光是均匀分布在整个空间角内的。
3.技术参数
|
产品指标 |
|
|
测量距离 |
单通道可达10km |
|
空间分辨率 |
1m |
|
定位精度 |
0.4m |
|
测量时间 |
<1s（单通道） |
|
温度测量范围 |
-190℃～700℃（取决于感温光缆种类） |
|
温度测量精度 |
±0.5℃（1s测量时间） |
|
温度分辨率 |
0.1℃ |
|
硬件配置 |
|
|
传感光纤 |
50/125um、62.5/125um多模光纤 |
|
光输出通道 |
典型2～4通道（FC/APC接头），可定制 |
|
继电器 |
内置8路 / 选配外置继电器模块，可扩展至任意路 |
|
工作环境 |
-10℃～50℃（标准），内置温度补偿系统；0～95% RH（非冷凝）。 |
|
供电 |
DC24V/10w；低功耗设计，无风扇 |
|
尺寸 |
≥1u |
|
接口 |
|
|
通信接口 |
Ethernet，USB，RS232 |
|
通信协议 |
Modbus TCP、Modbus 485（可定制） |
|
报警区域 |
每通道可达500个 |
|
诊断 |
系统实时自检 |

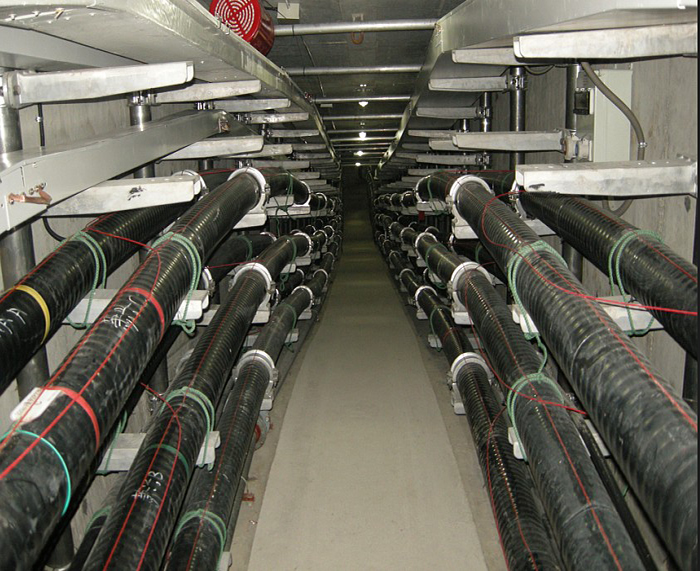

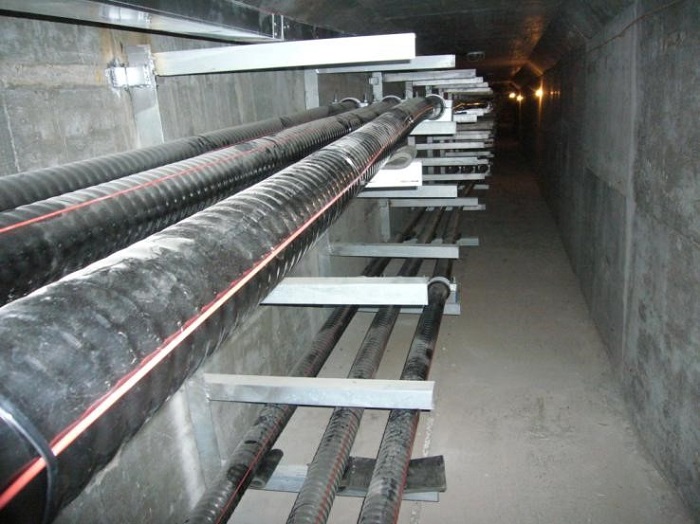

4.安装图片
