YGPD-2100 GIS局部放电在线监测系统

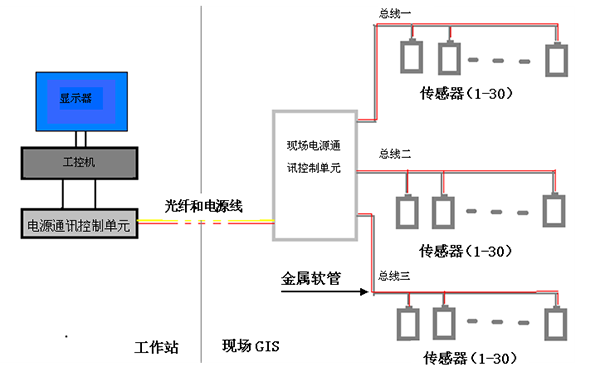

         GIS局部放电在线监测系统采用分布式结构、模块化设计方案,通过安装GIS盆式绝缘子上的数字化超高频传感器,来耦合GIS筒体内部的局部放电信号;耦合到的局部放电产生的UHF超高频信号被数字化超高频传感器直接转换为数字信号,通过485工业总线传送至现场通讯控制单元,该控制单元通过光纤将现场采集数据通过TCP/IP协议将数据发送至工控主机。工控主机对所有传感器的信号分别进行分类识别分析、计算,并将这些通过计算获得的放电信息数据写入到数据库中,同时在监测系统的软件面板上显示监测结果。整个系统现场布线简单,后期可方便增加传感器,便于施工。

产品性能指标

适用范围

10KV及以上电压等级GIS设备

环境温度

-40~+65

海拔高度

4500m

防护等级

IP67

现场总线电源电压

DC 48V

安装位置

盆式绝缘子

传感器类型

外置天线型

检测带宽

300MHz~1000MHz

最小检测信号强度

< - 70dBm

测量范围

-7010dBm

使用寿命

>10

传感器布置技术

根据各种信号衰减和GIS结构布置传感器

滤波设计技术

带通滤波技术

监测模式技术

实时监测模式、事件模式、定时采集模式、实时传统模式

记录数据类型

平均放电强度,最大放电强度,放电频次,异常周期数

噪音识别技术

利用的硬件噪音识别技术和软件组合,有效剔除噪音干扰

可扩展技术

采用总线拓扑结构,可加装传感器,现场处理单元和通讯单元

数据总线

分布式485总线

传感器数量

最多256

噪声杂波传感器

可根据现场情况,灵活配置

数据总线长度

1千米(无中继情况下)

保护技术

系统具备过电压保护技术,防止设备被过电压损坏

产品主要组件及安装示例
1.字式超高频传感器
该数字化传感器集成了一个
UHF天线和一个局放采集器。各传感器采用外部触发或内部触发同步进行数据采集。传感器与采集器一体化设计,大大降低了同轴电缆的天线效应,避免引入外界干扰信号。传感器采用供电通讯一体化的多芯电缆级联连接,简化了现场布线。一台服务器可连接传感器数量达256个。

                                传感器及现场安装照片
2.杂波传感器
为了区别局部放电信号和杂波信号,该监测仪带有一个杂波传感器检测空间电磁噪声。

3.现场电源通讯控制单元
  现场电源通讯控制单元安装在现场做为站内主机的数据中转站,为现场传感器提供电源及通讯总线接口。本单元通过光纤连接在工作站内电源通信控制单元并在接收到工作站内电源通信控制单元的控制指令后,初步处理、转换、现场传感器监测到的数据,然后传送给站内电源通信控制单元,实物如图所示。

4.产品软件系统界

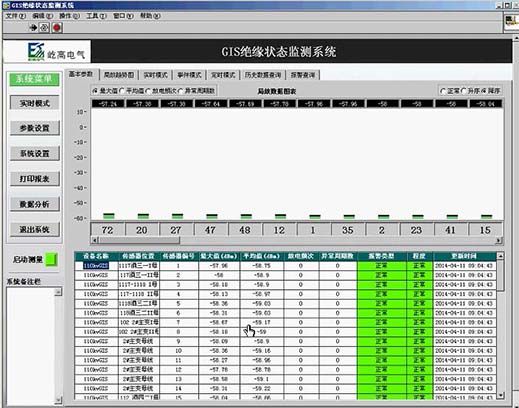

                                       系统主界面

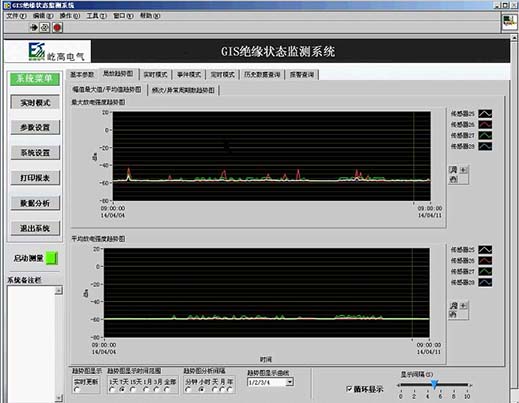

                                                                    放电趋势界面
