一、YG6201振动温度变送器
YG6201振动温度变送器可同时测量振动及温度数据，采用检波器，抗干扰能力强，满量程线性一致高。输出4-20mA电流信号，稳定可靠，外壳采用不锈钢材料，抗腐蚀性强。各种参量在出厂时已严格校准，用户不需二次校准。

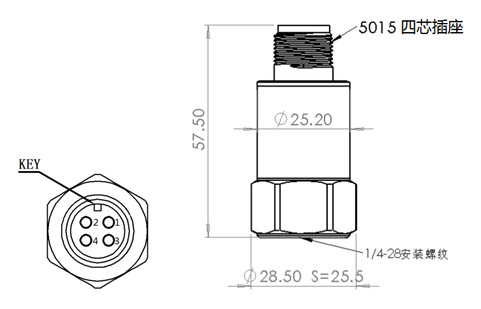

外形尺寸图
1.1特点:
▶ 同时输出速度（4-20mA）和温度信号（4-20mA）
▶ 隔离输出，工业现场监测，抗干扰性能强
▶ 主要用于设备故障振动速度测量
1.2主要技术指标：
速度部分 | |
测量范围 | 0～20mm/sec（有效值） |
电流输出 | 4～20mA（有效值） |
振幅非线性 | ＜2% |
测量误差 | ≤5% |
频率响应 | 5～1,000Hz（±１dB) |
横向灵敏度比 | ≤5% |
供电电压 | 15VDC～30VDC |
安装对地绝缘 | ≥108Ω |
工作温度 | -40℃～+85℃ |
冲击极限(峰值) | 2000 g |

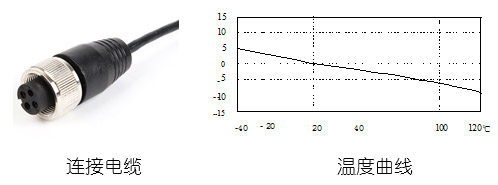

温度响应 | 见附图温度曲线 |
结构形式 | 剪切 |
压电材料 | PZT-5 |
电流输出 | 4-20mA（有效值） |
温度范围 | －20－＋80℃ |
温度部分 | |
电流输出 | 4-20mA（有效值） |
温度范围 | －20－＋80℃ |
测量误差 | ≤5% |
共同部分 | |
壳体材料 | 304不锈钢 |
输出方式 | 5/8-24 四芯插座 |
安装方式 | 1/4-28 |
防护等级 | IP65 |
重量 | ～100克 |
附件 | |
连接电缆 | MIL四芯连接电缆3米 |
安装说明 | 接线说明 |
安装底座由M6×1(可选M8、M10)螺栓与被测点机壳连接，在被测点开一个M6×1(可开M8、M10)的安装孔深5mm左右，用M6×1(M8、M10)的螺栓将传感器与安装孔旋紧即可。 | 1脚（白色）：接+24V电源（速度） 2脚（红色）：4～20mA（速度） 3脚（黄色）：接+24V电源（温度） 4脚（蓝色）：4～20mA（温度） |
二、YG6200-8AI数据采集单元
YG6200-8AI数据采集单元在整个系统中负责接入各前置振动、温度传感器采集的实时数据，将采集的模拟信号转换为数字信号并通过无线通讯模块将数据无线发送。
性能特点 | |
主要功能 | 实现8通道模拟量（AI）输入采集 |
模拟量输入范围 | 0-20ma |
采样位数 | 16位高分辨率 |
输出格式 | 16位整形 |
通讯方式 | RS485 |
通讯协议 | MODBUS-RTU |
通讯速率 | 1200-115200 可设置，默认9600 |
供电电压 | DC 8-30V |
设备功耗 | 1W |
安装方式 | 导轨式安装 |
温度范围 | －20－＋80℃ |
湿度范围 | 10-90%无凝露 |
接线说明 |
485A+：RS485 串行通讯A 485B-：RS485 串行通讯B GND： 直流电源负极 VIN+： 直流电源正极 COM： 传感器公共端，内部与GND短接。 NC： 空置端，无意义。 INx： 传感器数据输入端 |
