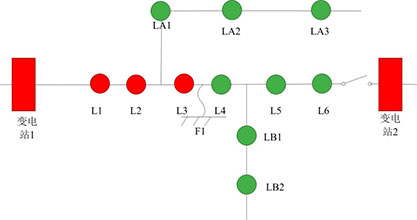

YG-2G-FC架空线路故障指示及故障自动定位系统

YG-2G-FC1型架空线路故障监测终端装置

（一遥型、无源法）

YG-2G-FC

一遥型无源法架空线路故障指示器

1、短路、接地故障检测

2、过流、停送电状态检测

3、断线检测

4、设备自检

5、就地故障报警指示

6、报警信息无线上传

适用电压等级：6~35kV

供电方式：太阳能供电、感应取电、后备可充电锂电池

通信方式：无线（对数据终端）

报警指示器方式：翻拍次数≥5000次，光闪持续时间≥3000h

复位方式：定时复位、上电复位、遥控复位

功耗：静态功耗≤5μA,瞬时动作功耗≤30mA

尺寸：135mm(H)×110mm(W) ×110mm(D)

防护等级：IP67

YG-2G-T

一遥型架空线路故障指示器数据终端

1、接收和处理指示器上传信息，并远传转发至主站

2、SOE事件存储

3、设备自检

供电方式：太阳能供电：6W，蓄电池：12AH

通信方式：短距离无线（对故障指示器，接入6组），GSM/GPRS（对主站系统）

功耗：静态功耗≤80μA,功耗≤110mA

尺寸：240mm(H)×200mm(W) ×120mm(D)

防护等级：IP65
