YGZT-I开关柜智能操显装置

YGZT-I开关柜智能操显装置是我公司针对电力开关柜研制开发的一款新型多功能、模拟动态指示的智能产品。本产品适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。装置本身具有动态一次模拟图，带电显示及闭锁、温湿度智能控制、断路器分合状态指示、储能指示、接地开关状态指示、手车位置指示、分合闸回路完好指示等功能。

本装置可以根据用户要求实现一次回路设备开关状态指示、温湿度智能控制以及断路器操控等功能。本装置以一体化布局配套装备于开关柜，简化了过去开关柜的面板结构设计，美化了面板布局，取代现有的一次回路模拟指示牌、电磁式开关状态注射器、接地指示器、储能开关、断路器分合开关等多种控制、指示器件。

本装置安装方便、使用寿命长，完全可以满足电力行业的需求，能够确保电气的可靠运行。

技术参数：

●供电电源：AC/DC 70-280V

●工作环境：温度-30℃～65℃ 相对湿度≤90%RH 大气压强≤2500pa

●功耗：≤5W

●抗电强度：外壳与端子间≥AC2kV

●绝缘性能：外壳与端子间≥100MΩ

●动态模拟一次接线图

●模拟图（面膜）的制作：根据用户现场实际的一次接线方案、电压等级设计面膜。

●动态模拟对象：

断路器、手车位置、接地开关、储能等，通过电路采样，动态地根据实际信息变化面膜上的一次接线图，从而实现动态模拟的目的。

模拟图显示如下：

分闸（或回路）显示合闸（或回路）显示

接地显示储能显示

工作位置显示试验位置显示

●带电显示功能

LED启辉电压（KV）：≥母线电压X 0.15

闭锁启控电压（KV）：≥母线电压X 0.65

●柜内温湿度控制功能

1～2路温湿度传感器（选配）

加热/除湿输出的上下限可根据用户需求设定，默认温度下限为5度，上限为40度，湿度上限为85%RH。

●通讯功能

本产品采用RS485总线通讯功能，通讯规约：MODBUS-RTU。

●安装方式及外形开孔尺寸

安装方式：面板安装

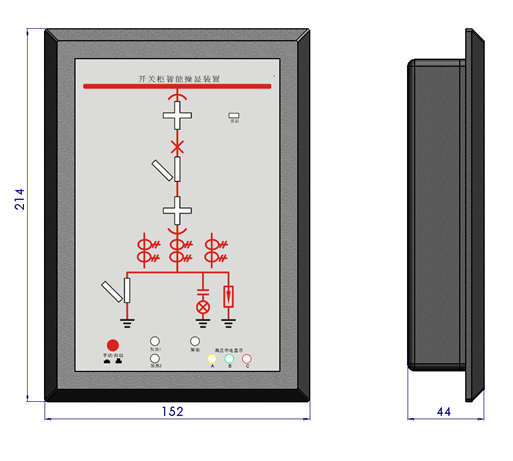

外形及建议开孔尺寸图  单位：mm

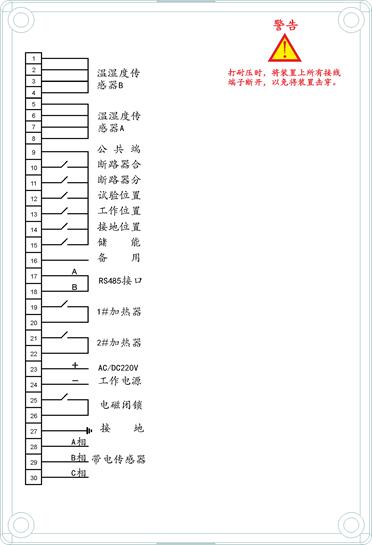

装置端子视图
