YGPWT-2000无源无线测温系统

一、系统背景

发电厂、变电站的高压开关柜、母线接头、室外刀闸开关等重要的设备，在长期运行过程中开关的触点和母线连接等部位因老化或接触电阻过大而发热，而这些发热部位的温度无法监测，由此导致事故发生。近年来，在电厂和变电站已发生多起开关过热事故，造成火灾和大面积的停电事故，解决开关过热问题是杜绝此类事故发生的关键，实现温度在线监测是确保高压设备放心运行的重要手段。

高压开关柜通常要能承受高达到10000A的工作电流,设备在长期运行过程中，开关的触点和母线、电缆连接点等因老化或接触电阻过大而发热，温升超过规定值，会加速动、静触头等接触点氧化，氧化结果又导致接触电阻值增加，促使发热更加严重，形成恶性循环。

开关柜内有裸露高压，空间封闭狭小，无法进行人工巡查测温。而现行的诸如光纤测温、红外测温、有源测温等方式都存在着这样那样的不足。我公司经广泛调研，结合新材料、新技术成功研发出新一代在线测温系统--YGPWT-2000型无源无线测温系统并成功投入在线运行，运行效果良好。

二、常见测温方式比较

三、系统特性

1、双电源模式，功能齐全

提供两种取电模式：一种是通过触臂或母排的一次电流进行感应取电；第二种是通过手持巡检仪提供的射频信号进行取电。这两种取电方式的组合提供了更加良好的功能，为设备的质量检测、系统设置、安装，巡检、软件升级等提供便利。

2、取电性能强，无工作盲点

断路器触头或开关柜母排上只要有2~3A一次电流就可以让取电模块正常工作。

3、采用喉箍式结构，安装更方便

无源无线测温模块尺寸小，安装方便，适用于各种尺寸的触头壁和母排，可以安装在触头臂套管内侧或外侧，可以安装在母排各种位置，有更多的选择，安装更加方便快捷。

4、发射周期智能化

可以根据触头臂或母排上感应电流的大小自动调整发送周期，数据发送频率更智能化，大于等于1秒可以任意设定。

5、感应能量小，稳定性高

模块内部从一次电流感应到的功率从3A的0.08mW到1000A时的0.12W，由于本身感应到的功率小，不需要通过保护电路去消耗多少能量，更加稳定。

6、屏蔽结构设计，抗干扰性好

内部硬件设计上，增加了屏蔽罩和保护电路，可以轻松的应对群脉冲和浪涌带来的干扰，手持供电设计，设置和维护更加方便。

喉箍式无源无线采用的是双电源设计，不仅可以感应取电，还可以在断电的情况下用手持巡检仪进行射频供电，可以直接对监测模块进行实时设置和软件升级，这样对于后期维护可以更加方便。

7、新合金材料应用，自产热小

无线测温模块，采用特殊的软磁合金材料，产热很小，在10000A的大电流下对监测点没有任何影响，不同于传统硅钢片，取的能量很高，发热很严重，会加重监测点的温度。

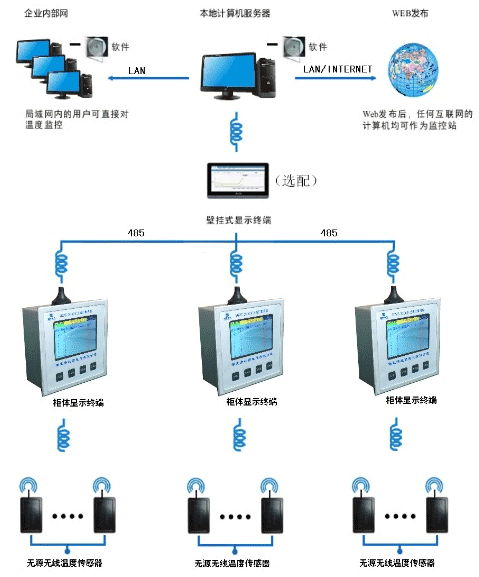

四、系统拓扑图

五、技术参数

1、无源传感器技术参数

2、汇聚终端技术参数
