YGWT-LV4W型 低压温度在线监测系统

一、概述

低压柜温度在线监测系统是针对低压开关柜接头、高低压电缆的电缆端头、中间头因绝缘老化或接触不良等故障的早期预测而设计,能有效防止故障的发生。

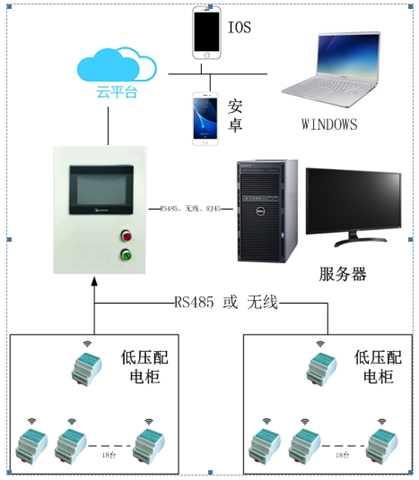

二、系统拓扑图

三、系统介绍

低压测温由三个产品组成：

YGWT-LV4     4通道温度监测装置（带485通讯）

YGWT-LV4W    4通道温度监测装置（带无线通讯）

YGWT-LV4R    LV系列温度监测装置中继

其中YGWT-LV4与YGWT-LV4W为前端采集模块，YGWT-LV4R为 中继模块配套YGWT-LV4W使用。

四、技术参数

工作电压：AC220V 50Hz           功率：≤2W

工作温度：-10～85℃工作湿度：≤95%RH

外形尺寸：54*87.5*58.7mm        防护等级：IP23

YGWT-LV4

通讯方式：RS485                 通讯协议：Modbus-RTU

测温点数：4通道测温范围：-10～120℃

YGWT-LV4W

通讯方式：无线2.4G             通讯协议：YGWR

通讯距离：1.2Km                 发射功率：13dBm

测温点数：4通道测温范围：-10～120℃

YGWT-LV4R

通讯方式：无线2.4G             通讯协议：ZYWR

通讯距离：1.2Km                 发射功率：13dBm

容量：可同时接入18台YGWT-LV4W

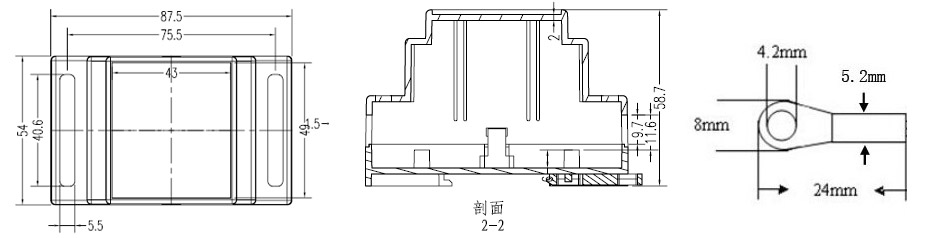

五、设备机构图
