YGPD-2000S-I五合一智能局放监测装置

所属分类：低压测温
浏览次数：144

二维码：

添加时间：2025-11-26
简要说明：

本装置适用于6kV及以上电压等级开关柜及其内部高压设备局部放电在产生的超声波信号、地电波信号、超高频、环境温湿度等参数的监测。

功能介绍

适用范围

本装置适用于6kV及以上电压等级开关柜及其内部高压设备局部放电在产生的超声波信号、地电波信号、超高频、环境温湿度等参数的监测。

产品特点

● 能监测各个站点局部放电的幅值、频次、峰值、均值、PRPS、PRPD、及脉冲周期数据，数据异常时给出报警，及早发现绝缘缺陷并进行预警、密集跟踪监测和趋势分析，并为评估其绝缘水平及老化程度提供判据，为开关柜的检修工作提供依据；

● 具备通信功能：采用有线和无线进行通讯，采用响应召唤模式进行传输；

● 采用超低功耗芯片及边缘算法技术，实现智能监测；

● 实时监测因局放产生的超声波、地电波、超高频、环境温湿度等数据并进行故障预警；

使用环境

1) 海拔高度：4500M以下。

2) 环境温度：-40℃～+80℃。

装置组成

组件名称

数量

功能及说明

五合一智能局放监测装置

（含地电波、超声波、超高频）

每间隔1套

采集分析超声波、地电波、超高频温湿度数据信号，并进行数据分析、预警、报警，数据上传至监控中心。

技术参数

项目			技术参数
监测类型			局放特高频、局放超声波、局放暂态地电压、环境温度、环境湿度
UHF	检测带宽		300～1500MHz
	检测动态范围		-70～0dBm
	平均等效高度		≥10mm
TEV	检测带宽		3～100MHz
	检测动态范围		0～60dBmV
超声波	检测频带		40±1kHz
	检测动态范围		0~60dBuV
环境温湿度		温度测量范围	－40℃～＋85℃
		温度测量精度	±1℃
		相对湿度测量范围	0.5%RH～99.9%RH
		相对湿度测量精度	±5RH（10%RH-95%RH）
供电方式			DC 12V/24V，可选配85~264V AC输入交流供电模块
通信接口			有线RS-485/无线LORA
无线通信传输距离			空旷无线传输不小于500米
传感器尺寸			1519647（长宽高）
工作温度			-40～85℃
工作湿度			<95%，无凝露<>

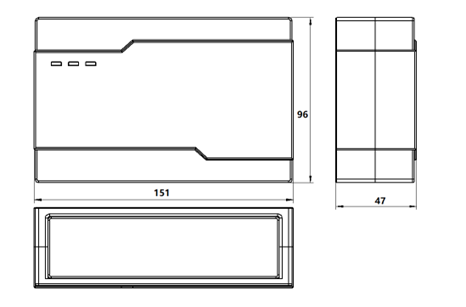

装置尺寸

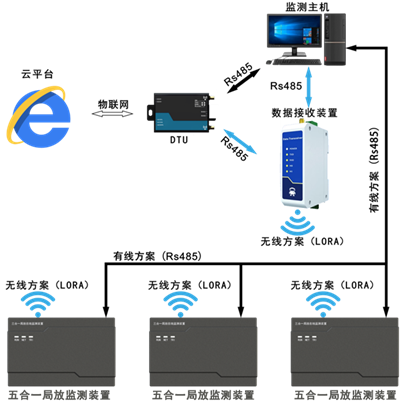

网络拓扑
