YGSF6-I六氟化硫气体泄漏在线监测系统

一、系统概述

YGLF-601型SF₆环境在线监测系统是针对新型无人值班变电站室内SF₆组合电器设备SF₆绝缘气体泄漏的在线式监测报警系统。该系统采用传感器技术和计算机技术，可定量、实时在线测量SF₆泄漏气体含量，测量精度高，数据可远传，安装使用方便。该系统对室内SF₆、O₂浓度进行多点式监测。该系统为现场工作人员提供更多一层的保护，而且还能确保设备正常运行。

二、产品特点

● 优良的测试原理

本系统采用NDIR传感器。红外传感器具有寿命长、工作稳定可靠、非接触、受环境影响小，抗干扰性强等特点，非常适合做在线监测产品。

● 多重检测功能

本系统针对SF6及氧气进行双重检测，更加有效地确保了工作人员工作环境，体现了企业以人为本的工作理念。

● 微量检测技术

微量检测技术能在泄漏初期提示用户设备健康状态，合理安排时间检修系统。减少计划外停电时间。

● 现场总线设计

现场总线设计，方便用户与各种系统通讯，实现无缝衔接。

● 绝缘监测

系统采用绝缘材料接触待检气体，对高压设备绝缘环境无任何破坏。

● 历史数据记录和查询

本系统可连续存储1年内所有数据，供调阅及曲线分析。

● 语音及红外功能

本系统支持语音播报现场情况，工作人员无需任何操作即可以在接近危险环境前提到语音提示。

三、技术参数

测量范围：0 ～2000ppm

SF6测量精度：±2%FS

SF6检测原理：双波红外检测（NDIR）

氧气检测浓度：0～25%

氧气测量精度：<1%<>

氧气检测原理：电化学

工作温度范围：-25 到70 度

压力范围：800hPa-1000hPa

湿度范围：0% - 95%相对湿度

工作电源：AC220V

功率：50W

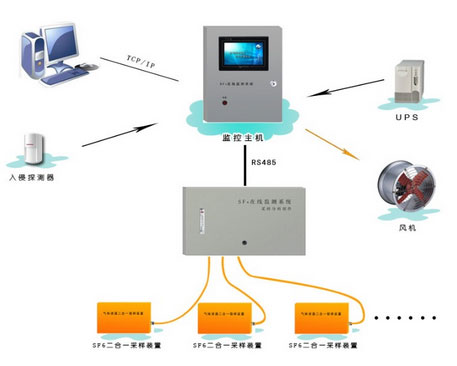

四、系统拓扑图
